Penukar Haba Plat untuk Pemanasan Kimia, Penyejukan & Pemulihan Haba
Pemindahan haba-proses kimia memerlukan lebih daripada kapasiti haba. Kimia bendalir, risiko kakisan, suhu, tekanan, keserasian gasket dan tingkah laku kekotoran mesti dikaji bersama.
WTSML membekalkan penukar haba plat lengkap, penggantian haba-plat pemindahan dan gasket yang serasi untuk pemanasan kimia, penyejukan, pemeluwapan, penyejatan dan haba proses-tugas pemulihan.
Di manakah Penukar Haba Plat Digunakan dalam Pemprosesan Kimia?
Penukar haba plat boleh memindahkan haba antara litar proses dan utiliti untuk pemanasan, penyejukan, pemeluwapan, penyejatan dan tugas{0}}pemulihan tenaga sambil memastikan media diasingkan.
Naikkan suhu cecair proses menggunakan air panas,-sistem sisi wap atau medium pemanasan lain yang sesuai.
Keluarkan haba daripada aliran kimia menggunakan air penyejuk, air sejuk atau litar penyejukan lain yang serasi.
Penukar haba plat boleh menjalankan tugas -tukar fasa apabila jenis penukar dan keadaan operasi sesuai.
Pulihkan haba berguna daripada aliran proses panas dan pindahkannya ke proses atau litar utiliti lain yang serasi.
Aplikasi Industri Kimia & Proses Biasa
Pengeluaran Kimia
Penukar haba plat boleh memberikan pemanasan atau penyejukan pada peringkat pengeluaran yang berbeza di mana suhu proses secara langsung mempengaruhi tindak balas, pemisahan atau pengendalian hiliran.
- Pemprosesan abu soda
- Sintesis ammonia-tugas berkaitan
- Penyejukan sintesis resin
- Proses am-pemanasan dan penyejukan cecair
Penapaian & Cecair Proses
Kawalan suhu adalah penting apabila prestasi proses biologi atau kimia berubah dengan penjanaan haba dan suhu operasi.
- Penyejukan penapaian alkohol
- Proses-kawalan suhu air
- Penyejukan cecair perantaraan
- Pemulihan haba daripada aliran proses hangat
Petrokimia-Tugas Berkaitan
Proses berkaitan kimia dan hidrokarbon-memerlukan semakan teliti kimia sederhana, suhu, tekanan dan rintangan gasket.
- Penyejukan berkaitan-hidrokarbon
- Proses-pemanasan cecair
- Pertukaran haba utiliti
- Sisa-pemulihan haba
Mulakan dengan Sederhana Sebelum Memilih Penukar Haba
Pemilihan tugas-kimia hendaklah bermula dengan komposisi bendalir dan keadaan operasi sebenar, bukan sahaja kawasan pemindahan-haba yang diperlukan.
Kenal pasti Medium
Sahkan proses dan media utiliti, kepekatan, pH dan komponen kimia yang berkaitan.
Semak Suhu & Tekanan
Tentukan keadaan operasi biasa, minimum dan maksimum.
Pilih Bahan Plat & Gasket
Padankan rintangan kakisan dan keserasian pengedap dengan medium sebenar.
Sahkan Reka Bentuk Terma & Hidraulik
Memuktamadkan susunan aliran, geometri plat dan penurunan tekanan yang dibenarkan.
Lima Faktor Yang Mempengaruhi Kebolehpercayaan PHE Kimia Secara Langsung
Komposisi cecair, kepekatan, suhu dan pH boleh menjejaskan tingkah laku kakisan plat dengan kuat.
Bahan kimia yang boleh diterima untuk satu sebatian gasket boleh menyerang bahan lain.
Pepejal, garam dan tindak balas kimia boleh mencipta mendapan pada-permukaan pemindahan haba.
Geometri saluran dan halaju aliran mesti mengimbangi prestasi terma terhadap rintangan hidraulik.
Perubahan kepekatan, suhu atau kadar pengeluaran boleh mengubah prestasi penukar yang diperlukan.
Pengotoran Kimia Boleh Berpunca daripada Lebih Daripada Pepejal Terampai
Mekanisme deposit yang berbeza memerlukan strategi operasi dan pembersihan yang berbeza.
Pepejal terampai boleh terkumpul dalam saluran plat dan pada-permukaan pemindahan haba.
Garam terlarut boleh memendakan apabila keadaan kepekatan atau suhu bergerak ke arah supersaturasi.
Tindak balas yang berlaku berhampiran permukaan pemindahan-haba boleh menghasilkan mendapan walaupun apabila plat itu sendiri bukan bahan tindak balas.
Media menghakis boleh menyerang permukaan plat dan mewujudkan-mendapan berkaitan kakisan yang mengurangkan lagi prestasi.
Maklumat Diperlukan untuk Pemilihan Penukar Haba Proses Kimia
Sediakan bahan kimia atau cecair proses pada bahagian produk.
Air penyejuk, air panas, wap-litar sisi atau medium lain.
Penting untuk kakisan dan semakan keserasian-bahan.
Sediakan kadar aliran reka bentuk pada kedua-dua belah dengan unit.
Sediakan suhu masuk dan keluar yang diperlukan.
Sediakan tekanan operasi dan reka bentuk jika ada.
Nyatakan proses maksimum-kehilangan tekanan sisi dan utiliti-sisi.
Kenal pasti zarah, gentian, penghabluran atau kecenderungan mendapan.
Bahan Plat Mesti Mengikut Keserasian Kimia
Pilihan bahan hendaklah berdasarkan kimia cecair sebenar, kepekatan, suhu dan kelakuan kakisan.
| Faktor Pemilihan | Apa yang Perlu Dikaji | Tujuan Kejuruteraan |
|---|---|---|
| Kimia Bendalir | Komposisi kimia, pH, klorida dan keadaan pengoksidaan / pengurangan | Menentukan persekitaran kakisan yang dilihat oleh permukaan plat. |
| penumpuan | Kepekatan kimia biasa dan maksimum | Tingkah laku kakisan boleh berubah dengan ketara dengan kepekatan. |
| Suhu | Suhu proses biasa dan maksimum | Suhu yang lebih tinggi boleh meningkatkan kadar kakisan atau mengubah keserasian bahan. |
| Bahan Kimia Pembersihan | Ejen pembersih, kepekatan dan suhu pembersihan | Keadaan pembersihan juga mesti serasi dengan bahan plat. |
Pilih Bahan Gasket daripada Medium Kimia Sebenar
Rintangan suhu gasket sahaja tidak mencukupi. Keserasian kimia dan profil pengedap juga mesti dikaji semula.
Biasanya dipertimbangkan untuk tugas berkaitan minyak-yang sesuai, tetapi ia tidak serasi secara universal dengan semua cecair kimia atau hidraulik.
Boleh menawarkan rintangan yang lebih kuat dalam persekitaran minyak, bahan api, pelarut, asid atau alkali terpilih, tertakluk kepada keadaan sebenar.
Menawarkan rintangan yang baik dalam banyak persekitaran air, wap dan kimia tetapi tidak sesuai untuk setiap aplikasi-minyak mineral.
Kimia gasket yang betul hanya berguna apabila profil pengedap juga sepadan dengan plat penukar dan model.
Imbangan Pemindahan Haba, Halaju Aliran & Penurunan Tekanan
Halaju yang lebih tinggi boleh meningkatkan pergolakan dan pemindahan haba, tetapi halaju yang berlebihan meningkatkan kehilangan tekanan.
Corak beralun mempengaruhi prestasi terma, rintangan hidraulik dan pengagihan aliran.
Nombor plat hendaklah mengikut tugas haba yang diperlukan, program suhu dan penurunan tekanan yang dibenarkan.
Satu-laluan, berbilang-laluan atau susunan lain hendaklah dipilih mengikut keperluan proses sebenar.
Reka bentuk PHE Kimia untuk Pemeriksaan, Pembersihan & Penggantian Komponen
Pertimbangan Operasi & Pembersihan
- Pantau suhu masuk dan keluar.
- Jejaki perubahan tekanan-dari semasa ke semasa.
- Perhatikan penghabluran atau pembentukan deposit.
- Sahkan keserasian bahan kimia pembersihan.
- Nilaikan penapisan di mana terdapat pepejal terampai.
- Semak perubahan operasi yang mengubah kepekatan atau kelikatan.
Pemeriksaan & Penyelenggaraan
- Periksa permukaan plat untuk karat atau mendapan.
- Periksa gasket untuk bengkak, pengerasan atau kebocoran.
- Periksa keadaan pengapit selepas penyelenggaraan.
- Bersihkan saluran plat mengikut mekanisme pengotoran sebenar.
- Gantikan plat yang rosak atau gasket yang tidak serasi.
- Semak punca sebelum mengulangi bahan gantian yang sama.

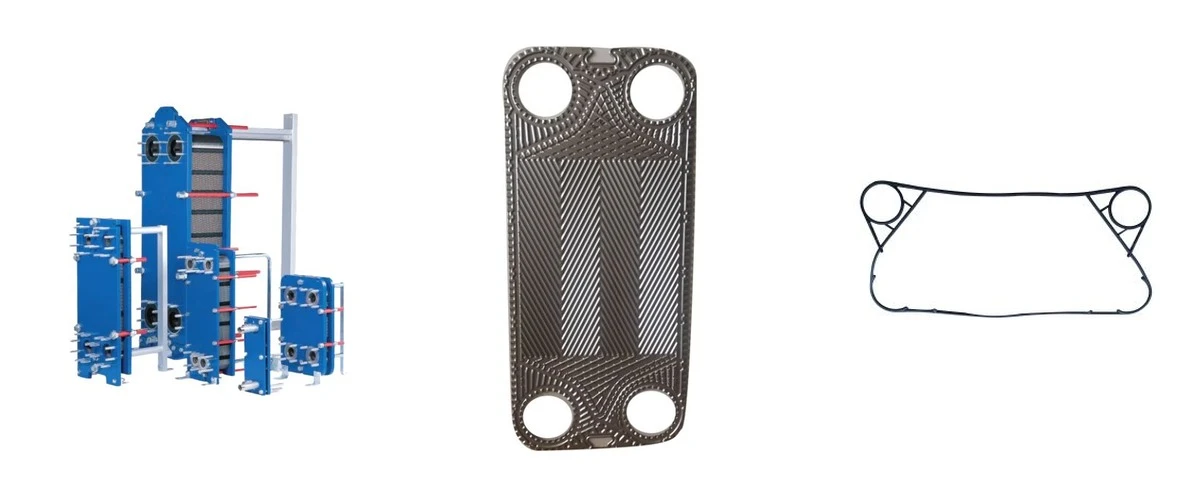

Tiga Kumpulan Produk Penukar Haba Plat Teras
Aplikasi kimia disokong melalui penukar haba plat lengkap,{0}}plat pemindahan haba gantian dan gasket gantian.
Penukar Haba Plat Lengkap
Unit lengkap dipilih mengikut kimia proses, kewajipan terma, suhu, tekanan, kadar aliran dan penurunan tekanan yang dibenarkan.
Lihat Penukar Haba Plat →Plat Penukar Haba
Penggantian atau plat projek-baharu dipadankan dengan model penukar, geometri, bahan dan persekitaran pengendalian kimia.
Lihat Plat Penukar Haba →Gasket Penukar Haba
Gasket gantian dipilih mengikut model penukar, profil pengedap, medium kimia, suhu dan tekanan.
Lihat Gasket Penukar Haba →Menggantikan Plat atau Gasket dalam PHE Kimia Sedia Ada
Padanan penggantian harus mempertimbangkan identiti komponen dan keadaan proses yang menyebabkan komponen asal menjadi tua atau gagal.
Sediakan pengeluar penukar sedia ada dan model penuh.
Hantar foto papan nama peralatan yang jelas.
Foto yang jelas menyokong geometri plat dan{0}}pengenalan profil gasket.
Menyediakan medium kimia, kepekatan, pH, suhu dan kuantiti.
Daripada Data Proses Kimia kepada Pemilihan Produk
Untuk projek baharu, sediakan kedua-dua media, kepekatan, pH, kadar aliran, suhu, tekanan, penurunan tekanan yang dibenarkan dan maklumat kekotoran. Untuk projek penggantian, sertakan juga model, papan nama dan foto komponen sedia ada.
Sediakan Butiran Ini Sebelum Meminta Sebut Harga
Pemanasan, penyejukan, pemeluwapan, penyejatan atau pemulihan haba.
Berikan bahan kimia atau proses-nama penuh.
Penting untuk kakisan dan semakan bahan.
Air, wap-sistem sisi atau utiliti lain.
Kedua-dua-kadar aliran sisi dengan unit.
Suhu masuk dan keluar yang diperlukan.
Tekanan kerja dan reka bentuk.
Penurunan tekanan maksimum yang dibenarkan.
Jenama/model untuk keperluan penggantian.
Kuantiti yang diperlukan dan negara destinasi.
Soalan Lazim Penukar Haba Plat Kimia
Sediakan kedua-dua media, kepekatan kimia dan pH jika berkaitan, kadar aliran, suhu masuk/alur keluar, tekanan operasi, penurunan tekanan yang dibenarkan dan sebarang maklumat kekotoran atau pepejal yang diketahui.
Pemilihan bergantung pada komposisi kimia sebenar, kepekatan, suhu, pH, klorida dan keadaan pembersihan. Nama industri sahaja tidak mencukupi untuk pemilihan bahan akhir.
Kompaun gasket hendaklah dikaji semula terhadap medium kimia sebenar, kepekatan, suhu dan tekanan sambil juga memadankan model penukar dan profil gasket.
Pengotoran mungkin disebabkan oleh zarah terampai, penghabluran, tindak balas kimia, produk kakisan atau deposit khusus-proses lain.
Punca yang mungkin termasuk kekotoran, penghabluran, peningkatan kelikatan, penyumbatan saluran, aliran berlebihan atau konfigurasi plat yang tidak sesuai.
Penukar haba plat boleh digunakan untuk tugas pemeluwapan dan penyejatan apabila konfigurasi penukar, tekanan, suhu dan bahan yang dipilih sesuai untuk proses sebenar.
Padanan penggantian boleh disemak menggunakan jenama dan model penukar sedia ada, papan nama, foto komponen, dimensi, bahan, medium kimia dan kuantiti yang diperlukan.
Hantar Data Proses Kimia Anda untuk Semakan Teknikal
Sila berikan kedua-dua media, kepekatan kimia dan pH jika berkaitan, kadar aliran, suhu masuk/alur keluar, tekanan kerja dan penurunan tekanan yang dibenarkan. Untuk projek penggantian, sertakan jenama, model, papan nama dan foto komponen sedia ada.
Minta Sokongan Teknikal Proses Kimia →Siasatan Penukar Haba Plat Pemprosesan Kimia
Hantar maklumat-projek atau penggantian baharu anda untuk semakan penukar haba plat lengkap, plat gantian atau gasket yang serasi.
